Dobierz kotwę do podłoża: beton, cegła pełna, pustak i beton komórkowy różnią się wytrzymałością oraz strukturą. Sprawdź też, czy beton jest zarysowany, a w murze — grubość elementów, stan spoin i pęknięcia. Zachowaj wymagane odległości od krawędzi i między kotwami, ponieważ zbyt małe odstępy mogą osłabić podłoże. W pustaku lub betonie komórkowym zastosuj tuleję siatkową, jeśli wymaga tego system, a kruche materiały wierć bez udaru, by ich nie uszkodzić.

Oblicz obciążenia, zamiast kierować się wyłącznie wagą mocowanego przedmiotu. Uwzględnij rozciąganie, ścinanie, ciężar własny, szarpnięcia, drgania oraz wiatr lub pracę urządzenia. Sprawdź w dokumentacji konkretnego zamocowania nośność obliczeniową: N_Rd dla rozciągania i V_Rd dla ścinania. Weź pod uwagę obciążenia występujące przez cały okres użytkowania, nie tylko podczas montażu.

Źle przygotowany otwór może odebrać kotwie całą nośność

W betonie kotwa mechaniczna, np. klinowa, umożliwia szybki montaż, ale rozpierając się, naciska na podłoże. Kotwa chemiczna przenosi obciążenia przez żywicę, dlatego sprawdza się tam, gdzie trzeba ograniczyć naprężenia rozporowe lub osadzić pręt w murze; w pustaku użyj jej z tuleją siatkową. Dobierz system również do wilgoci, ryzyka korozji, temperatury i drgań. Przy konstrukcjach stalowych, balustradach i maszynach korzystaj z danych producenta, a przy istotnych obciążeniach — z projektu, nie z wartości orientacyjnych.

Na koniec dopilnuj geometrii i jakości montażu. Średnicę oraz głębokość otworu dopasuj do instrukcji: dla kotwy mechanicznej często odpowiada on rozmiarowi kotwy, np. 10 mm dla M10, natomiast dla chemicznej może mieć 12 mm przy pręcie M10. Żywicę obciąż dopiero po czasie wiązania wskazanym przez producenta. Wierć prostopadle, usuń pył szczotką i przedmuchem, a kotwę chemiczną osadź zgodnie z parametrami danego systemu.

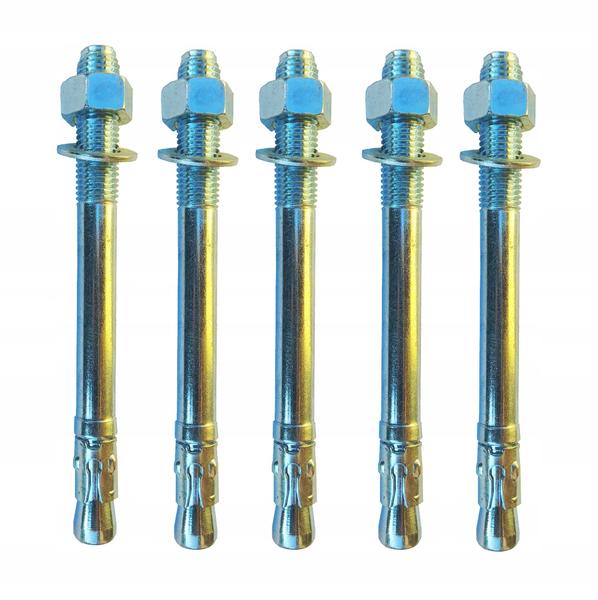

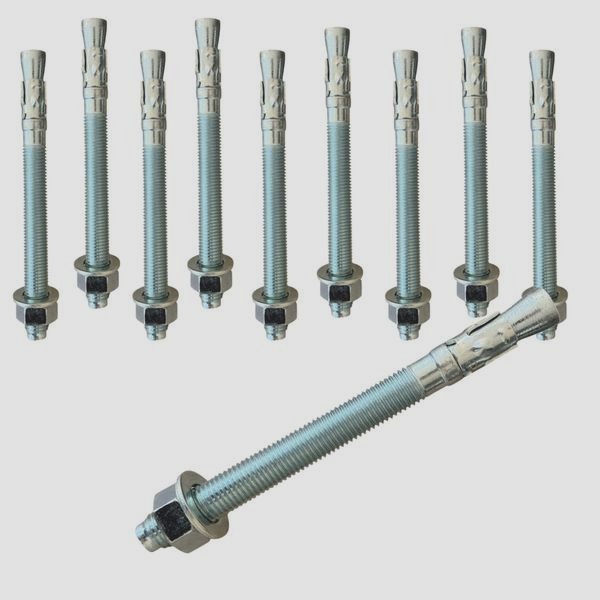

Dobór i montaż kotew do podnośnika dwukolumnowego

Dobierz i osadź kotwy zgodnie z instrukcją producenta podnośnika oraz dokumentacją techniczną kotew. Zacznij od oceny podłoża i obciążeń, a po montażu sprawdź mocowanie.

1. Sprawdź wymagania urządzenia i stan podłoża. Ustal wymaganą liczbę, typ, średnicę i głębokość zakotwienia. Sprawdź grubość, wytrzymałość i stan betonu. Nie mocuj kolumn do popękanej, osłabionej ani zbyt cienkiej płyty. Jeśli nie znasz parametrów posadzki, zleć jej ocenę specjaliście.
2. Dobierz kotwy do obciążeń i warunków pracy. Podnośnik generuje siły rozciągające i ścinające oraz obciążenia dynamiczne. Wybierz kotwy o wymaganej nośności obliczeniowej, potwierdzonej dokumentacją i dopuszczeniem do danego podłoża. Kotwa mechaniczna musi prawidłowo rozpierać się w betonie. Kotwa chemiczna sprawdzi się w określonych warunkach, jeśli dobierzesz zgodny pręt i żywicę oraz odczekasz czas wiązania. Nie używaj kołków do lekkich obciążeń.
3. Rozmieść otwory według szablonu montażowego. Ustaw kolumny w wymaganym rozstawie i zachowaj właściwe odległości otworów od krawędzi betonu oraz od siebie. Przed wierceniem sprawdź, czy otwory nie kolidują ze zbrojeniem ani instalacjami. W razie wątpliwości użyj wykrywacza, a zmianę położenia skonsultuj z producentem.
4. Wywierć otwory o wymaganej średnicy i głębokości. Wymiary sprawdź w dokumentacji konkretnej kotwy — nie dobieraj ich wyłącznie do średnicy trzpienia. Wierć prostopadle do posadzki i unikaj nadmiernego bicia. Nie powiększaj otworów ani nie zmniejszaj ich głębokości, ponieważ osłabisz mocowanie.
5. Oczyść otwory i osadź kotwy zgodnie z instrukcją. Usuń pył szczotką i przedmuchaj otwór zgodnie z zaleceniami producenta. Kotwę mechaniczną osadź, a następnie dokręć wymaganym momentem. Przy kotwie chemicznej przygotuj żywicę, wypełnij nią otwór i osadź pręt. Nie obciążaj go przed upływem czasu wiązania określonego dla produktu i temperatury.
6. Wypoziomuj kolumny i sprawdź mocowanie. Skontroluj pion kolumn, stabilność podstaw oraz dokręcenie kotew. Przeprowadź kontrolę i wymagane próby zgodnie z instrukcją podnośnika, zanim rozpoczniesz normalną eksploatację. Jeśli kotwa się obraca, nie osiąga wymaganego momentu dokręcenia lub beton pęka, przerwij montaż i usuń przyczynę. Nie uruchamiaj urządzenia.

Zobacz także:  Koszt montażu płyt warstwowych – od czego zależy cena za m²?

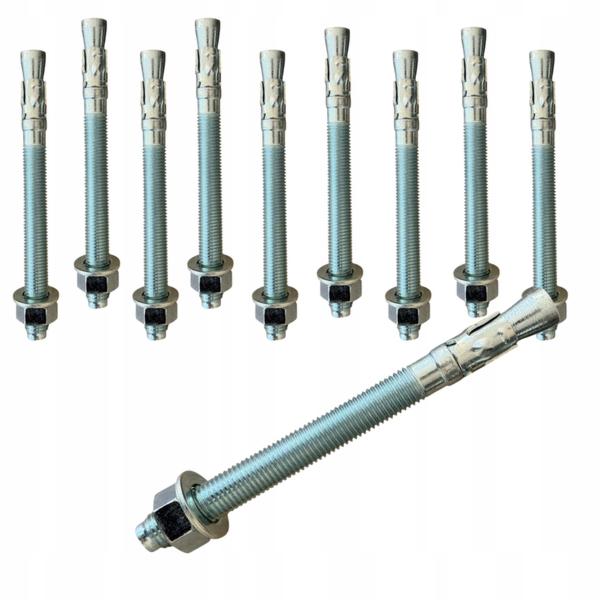

Kotwy mechaniczne czy chemiczne — które sprawdzą się przy podnośniku

Kotwy podnośnika samochodowego muszą przenosić jego ciężar, obciążenia podczas unoszenia auta i siły powstające przy wjeździe. Dlatego przy doborze uwzględnij masę urządzenia, nośność betonu, grubość posadzki, liczbę kotew i ich rozstaw. Oprzyj wybór na dokumentacji podnośnika oraz danych projektowych kotew, w tym nośności na rozciąganie N_Rd i ścinanie V_Rd.

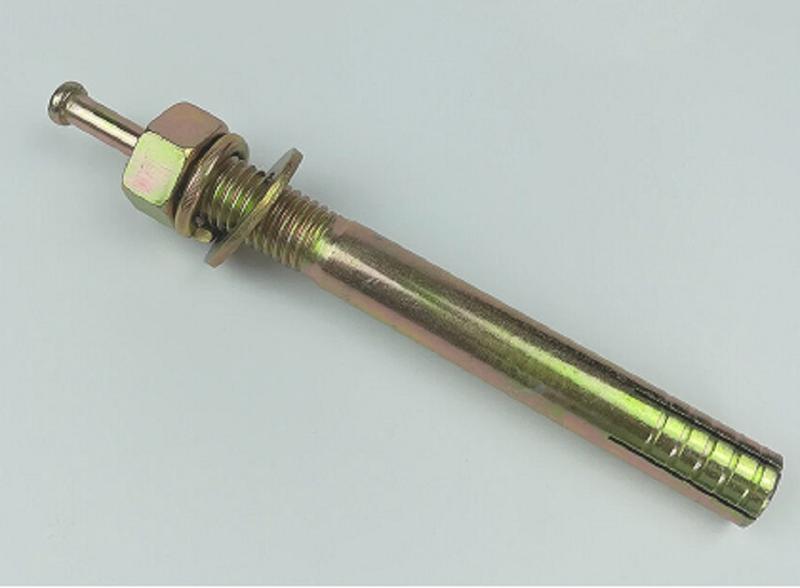

Kotwy mechaniczne, na przykład klinowe, rozpierają się w otworze. Umożliwiają szybki montaż i — po prawidłowym dokręceniu — szybkie obciążenie, dlatego często sprawdzają się w niezarysowanej posadzce betonowej. Wierć jednak z odpowiednią precyzją, zachowaj wymaganą głębokość osadzenia i odległość od krawędzi, a następnie dokręć kotwę zalecanym momentem. Zbyt duży otwór może uniemożliwić jej prawidłowe rozparcie.

Kotwy chemiczne mocują pręt gwintowany za pomocą żywicy. Ponieważ mniej rozpierają beton, mogą sprawdzić się przy mniejszych odległościach między punktami mocowania lub w podłożu podatnym na rozłupywanie. Oczyść otwór, użyj właściwej ilości żywicy i odczekaj czas wiązania wskazany przez producenta — wcześniej nie obciążaj pręta. Dobierz system do podłoża; w materiałach drążonych zastosuj również tuleję siatkową, jeśli wymaga jej producent.

Stabilny podnośnik zaczyna się od betonu i precyzyjnego montażu

W odpowiednio wytrzymałej, typowej posadzce betonowej certyfikowana kotwa mechaniczna może być praktycznym wyborem, o ile spełnia wymagania podnośnika. Kotwa chemiczna może lepiej pasować tam, gdzie trzeba ograniczyć rozpieranie lub producent zaleca ją do danego podłoża. Nie zakładaj jednak, że jeden typ zawsze jest mocniejszy: znaczenie mają średnica pręta, głębokość zakotwienia, klasa i grubość betonu oraz jakość montażu. Przed pracami sprawdź dokumentację urządzenia i skonsultuj dobór z projektantem lub dostawcą systemu mocującego.

W wybranych systemach pręt M12 może wymagać otworu o średnicy 14 mm, a M16 — 18 mm. To przykłady, nie uniwersalne wartości: średnicę, głębokość i rozstaw sprawdź w instrukcji producenta kotwy. Wierć prostopadle do podłoża, a pył usuń szczotką i przedmuchiwaniem. Zanieczyszczenia mogą osłabić przyczepność żywicy lub utrudnić osadzenie kotwy mechanicznej.

Wybierz kotwę, której parametry producent potwierdził dla danego podłoża i obciążeń oraz która spełnia wymagania podnośnika. Jeśli posadzka jest spękana, zbyt cienka lub ma nieznaną konstrukcję, najpierw oceń beton i sposób przenoszenia sił — sama mocniejsza kotwa nie rozwiąże problemu. Stabilna praca urządzenia zależy zarówno od właściwego rodzaju kotwy, jak i precyzji montażu.

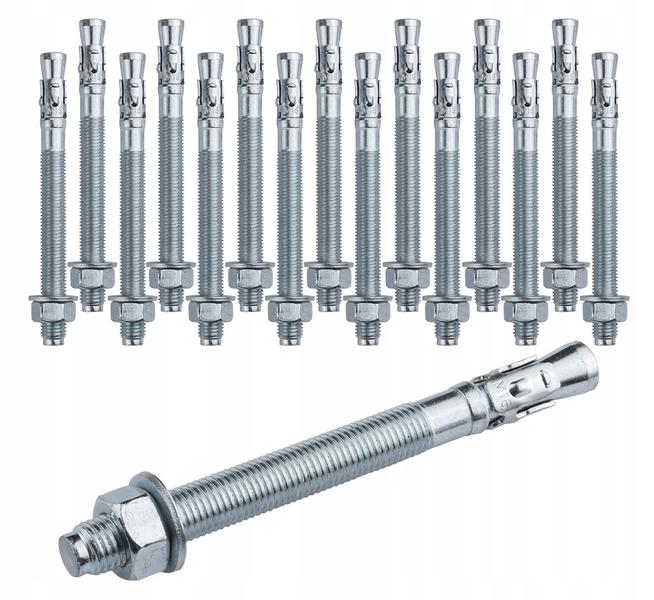

Jak prawidłowo wywiercić i oczyścić otwory pod kotwy

Prawidłowe wiercenie zacznij od sprawdzenia rodzaju kotwy, materiału podłoża i instrukcji producenta, która ma pierwszeństwo przed tabelami orientacyjnymi. Jeśli interesuje cię ta tematyka to odkryj, co oznacza jakość okien i drzwi. Zaznacz punkt montażu, sprawdź, czy w ścianie nie ma przewodów, i dobierz wiertło o wymaganej średnicy oraz głębokości. Prowadź je prostopadle do powierzchni i nie używaj nadmiernego udaru, bo odchylenie może utrudnić osadzenie kotwy i osłabić mocowanie. W betonie zwykle wierć z udarem, natomiast w cegle drążonej i kruchych materiałach ogranicz go lub wyłącz.

W przypadku kotwy mechanicznej średnica otworu najczęściej odpowiada nominalnej średnicy mocowania. Uwzględnij też wymaganą głębokość osadzenia i miejsce na pył. Kotwa chemiczna potrzebuje przestrzeni na żywicę: pręt o średnicy 8 mm może wymagać otworu 10 mm, a pręt 16 mm — otworu 18 mm, zależnie od systemu. Głębokość osadzenia często wynosi od 8 do 15 średnic pręta, ale sprawdź dokładny wymiar w instrukcji produktu. Zmierz głębokość wiertła i zaznacz ją taśmą, zamiast wiercić na oko.

Dokładne wiercenie i staranne przygotowanie otworu mają kluczowe znaczenie dla trwałości mocowania. Zawsze sprawdzaj zalecenia producenta, bo parametry mogą różnić się w zależności od systemu.

Jeden pominięty krok może osłabić mocowanie na lata

Podczas przygotowania i montażu zwróć uwagę na kilka najważniejszych czynności:

• Usuń pył z otworu, naprzemiennie szczotkując go i przedmuchując pompką lub sprężonym powietrzem.
• Użyj szczotki dopasowanej średnicą do otworu i powtarzaj czyszczenie zgodnie z instrukcją producenta.
• W pustaku lub betonie komórkowym zastosuj tuleję siatkową, jeśli przewiduje ją system kotwy chemicznej.
• Sprawdź średnicę i głębokość otworu, stan jego krawędzi oraz dopasowanie mocowania do obciążenia i warunków pracy.

Po wierceniu dokładnie usuń pył, ponieważ osad na ściankach ogranicza przyczepność żywicy i może osłabić kotwę mechaniczną. Naprzemiennie szczotkuj otwór i przedmuchuj go pompką lub sprężonym powietrzem. Użyj szczotki dopasowanej średnicą do otworu, wykonaj kilka pełnych ruchów i powtarzaj czyszczenie zgodnie z instrukcją producenta, aż nie będzie widać osadu. Czysty otwór pomaga uzyskać deklarowaną nośność na rozciąganie i ścinanie.

W pustaku lub betonie komórkowym użyj tulei siatkowej, jeśli przewiduje ją system kotwy chemicznej; zatrzyma ona żywicę w pustych przestrzeniach. Przed montażem sprawdź średnicę i głębokość otworu, stan jego krawędzi oraz dopasowanie mocowania do obciążenia i warunków pracy. Zbyt duży lub płytki otwór, wiercenie pod kątem i pozostawiony pył obniżają trwałość połączenia. Przy ciężkich konstrukcjach kieruj się projektem i danymi technicznymi kotwy, a nie wartościami orientacyjnymi.

Montaż krok po kroku: osadzanie kotew i kontrola bezpieczeństwa

Przed montażem ustal, co mocujesz, jakie obciążenia ma przenosić połączenie i z czego wykonano podłoże: betonu, cegły, pustaka czy betonu komórkowego. Do lekkich i średnich elementów zwykle wystarczy kołek rozporowy, ale ciężkie konstrukcje stalowe, balustrady i maszyny wymagają kotwy dobranej do obciążeń rozciągających i ścinających. Zaznacz miejsce montażu, sprawdź, czy nie przebiegają tam instalacje, a następnie wybierz typ i rozmiar mocowania zgodnie z dokumentacją producenta. Jeśli lubisz tę tematykę, sprawdź, jak uzyskać zgodę wspólnoty na montaż siatki na balkonie.

Wierć prostopadle do powierzchni, używając wiertła o średnicy i na głębokość wskazaną dla danej kotwy. W przypadku kotwy mechanicznej otwór musi umożliwiać prawidłowe rozpieranie: zbyt szeroki osłabi chwyt, a za ciasny utrudni osadzenie. Kotwa chemiczna wymaga większego otworu, w którym zmieści się żywica. Na przykład pręt M10 może wymagać otworu o średnicy 12 mm, a M16 — 18 mm. Dokładne wiercenie ułatwia późniejszą kontrolę mocowania.

Kontrola może zapobiec kosztownej awarii

Po wierceniu oczyść otwór szczotką i przedmuchaj go. Przy kotwie chemicznej powtórz czyszczenie zgodnie z instrukcją żywicy, ponieważ pył może znacznie obniżyć nośność. W pustaku lub betonie komórkowym zastosuj wskazaną przez producenta tuleję siatkową. Następnie wprowadź żywicę od dna otworu i osadź pręt, obracając go, albo umieść kotwę mechaniczną na wymaganej głębokości i dokręć właściwym kluczem. Z kotwy chemicznej nie korzystaj, dopóki żywica nie zwiąże; czas wiązania zależy między innymi od temperatury.

Na koniec sprawdź stabilność kotwy, równe przyleganie mocowanego elementu i dokręcenie śrub wymaganym momentem, jeśli podaje go instrukcja. Jak już tu trafiłeś to Poznaj trwałe mocowanie drzwi zewnętrznych. Obejrzyj też beton wokół otworu: pęknięcia, wykruszenia lub przesunięcie mocowania wymagają przerwania prac i ustalenia przyczyny. Przy konstrukcjach narażonych na wibracje, wilgoć lub duże siły sprawdź deklarowaną nośność i odporność kotwy na korozję. Przed oddaniem instalacji do użytku wykonaj próbne obciążenie.
